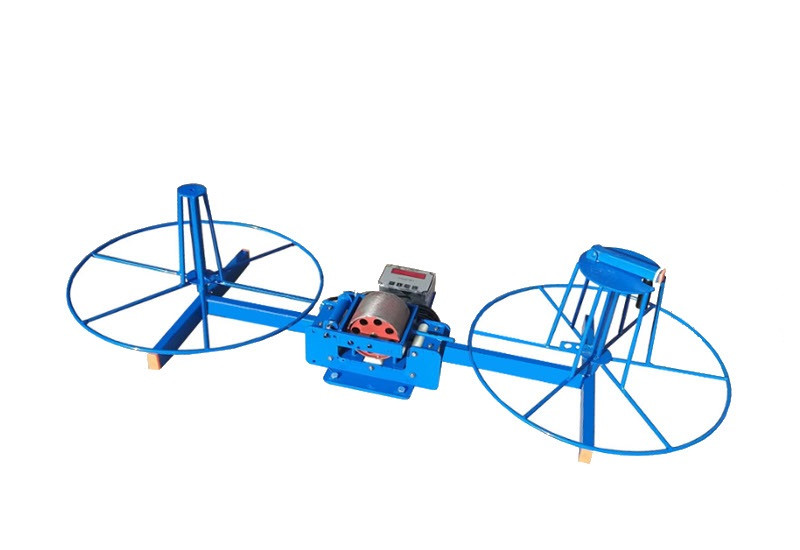

Пристрій перемотування (намотування) кабелю УНК-5-2Н мод. 2. Намотування кабелю в бухту.
Пристрій перемотування кабелю УНК-5-2Н мод.2 - це верстат з ручним приводом, легкого класу, призначений для перемотування кабелю з бухти на бухту, масою до 40 кг. Пристрій перемотування кабелю дає змогу виконувати роботи з відмотування і вимірювання довжини кабельно-провідникової продукції, максимальним діаметром 20 мм або 30 мм, залежно від модифікації верстата.
Конструкція Пристрою перемотування кабелю УНК-5-2Н мод.2 складається з:
- частини, що віддає;
- вимірювача довжини кабелю ИДМ-20 або ИДМ-30, реалізованого на герметичному електронному лічильнику ИД-2;
- приймальної частини.
Пристрій перемотування кабелю УНК-5-2-2Н мод.2 випускається в такій комплектації:
- складна ручка, що обертається, на приймальному барабані,
- сертифікований вимірювач ІДМ,
- реверсивний лічильник ИД-2 зі звуковою індикацією.
Переваги Пристрою перемотування кабелю УНК-5-2-2Н мод.2:
- на приймальній частині верстата є ручка, що забирається, обертаючи за яку оператор здійснює відмотування (для базової комплектації);
- зручна ручка складається всередину для полегшення знімання бухти;
- система управління верстата проста і функціональна;
- пристрій оснащений вимірювальним пристроєм, що забезпечує точність вимірювання довжини кабелю;
- верстат забезпечує акуратне формування бухт.
Найменування параметра |
Значення |
Встановлюваний тип вимірювача (за вибором покупця, визначає максимальний діаметр вимірюваного матеріалу) |
ІДМ-20 |
ІДМ-30 |
|
Максимальний діаметр вимірюваного матеріалу, мм |
20 |
Максимальна маса бухти відмотування/намотування, кг. |
30 |
Максимальний зовнішній діаметр віддавальної та приймальної бухт, мм. |
500 |
Максимальна висота віддавальної/приймальної бухти, мм |
200 |
Внутрішній діаметр приймальної бухти, мм |
150-200 |
Внутрішній діаметр бухти, що віддає, мм |
110 |
Принцип вимірювання |
електронний |
Час збереження інформації в разі вимкнення живлення |
необмежено |
Точність вимірювання довжини |
+/-(0,1+0,01 L); де L - довжина вимірюваного матеріалу |
Принцип відмотування |
вплив на приводну стійку рукою оператора |
Габаритні розміри Пристрою перемотування, мм (+/-20) |
1320х500х430 |
Маса кг (розрахункова, без ІДМ) (+/-1) |
10 |
Фарбування/колір |
порошкова/синя |
Гарантійний термін |
12 місяців |
Основні | |
---|---|
Виробник | BEL |
Країна виробник | Україна |
- Ціна: 20 998,75 ₴
